Упорные подшипники: назначение, устройство и применение
Упорные подшипники — это особый тип подшипников, предназначенный для восприятия осевых нагрузок, то есть усилий, направленных вдоль оси вращающегося вала. Они применяются там, где требуется поддержка деталей, воспринимающих давление при вращении, например в редукторах, насосах, турбинах, винтовых механизмах и подъёмных устройствах.
Назначение и особенности работы
Главная функция упорного подшипника — воспрепятствовать осевому перемещению вала и одновременно обеспечить его свободное вращение.
В отличие от радиальных подшипников, которые воспринимают нагрузки, действующие перпендикулярно оси, упорные работают с усилиями, направленными вдоль оси — например, при сжатии, толкании или натяжении.
Конструкция упорных подшипников
Типичная конструкция включает три основных элемента:
- Неподвижное кольцо (опорное) — устанавливается в корпус или на станину машины.
- Подвижное кольцо (валовое) — монтируется на валу и вращается вместе с ним.
- Тела качения — шарики или ролики, расположенные между кольцами. Они уменьшают трение при передаче осевой нагрузки.
Для равномерного распределения нагрузок и удержания тел качения на одинаковом расстоянии используется сепаратор (обойма).
Виды упорных подшипников

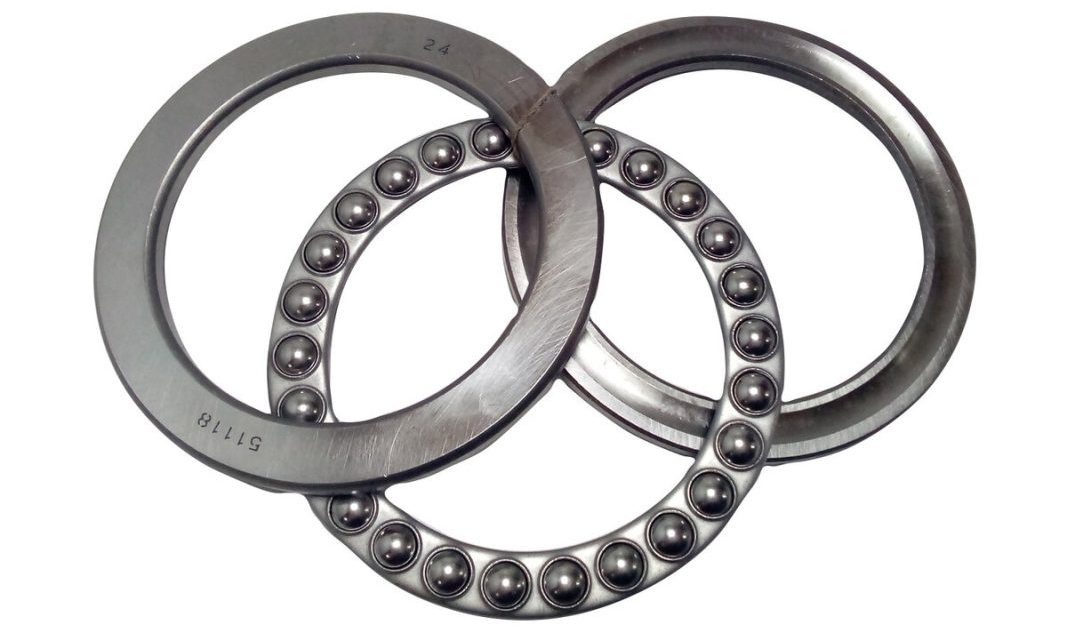

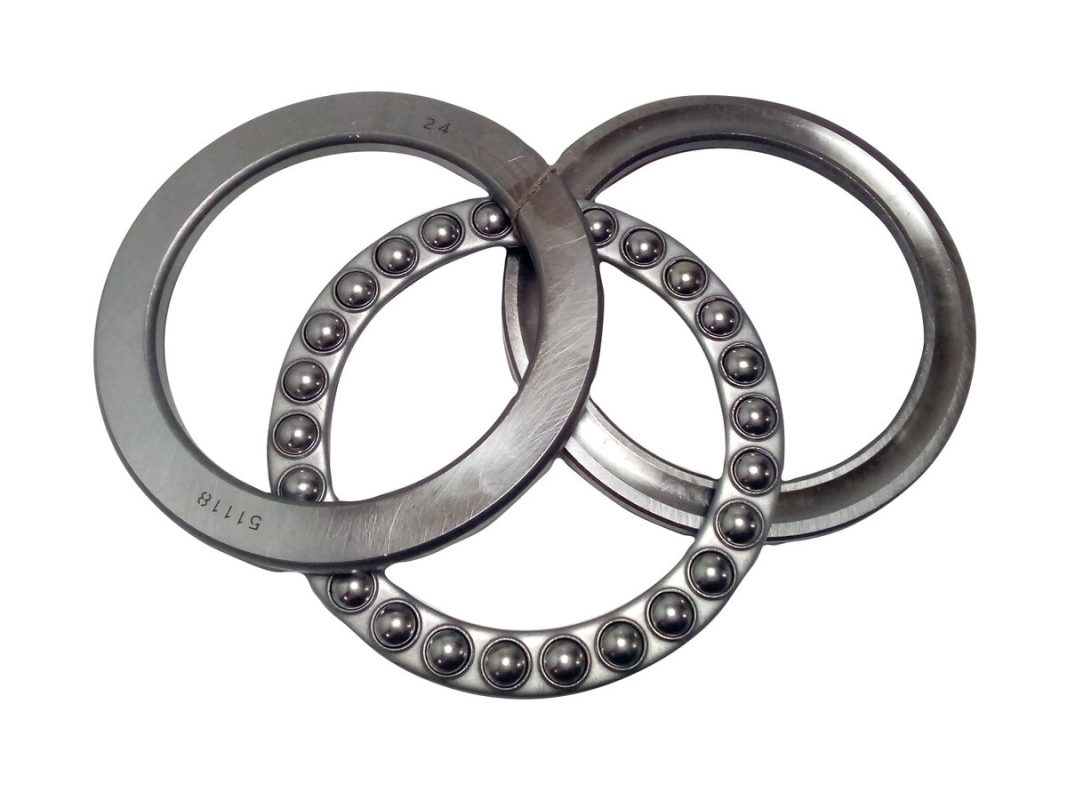

1. Упорные шариковые подшипники
Самый распространённый тип, используемый при умеренных нагрузках и скоростях.
- Конструкция: состоит из двух колец и ряда шариков между ними.
- Преимущества: малое трение, высокая точность вращения, компактность.
- Недостатки: ограниченная грузоподъёмность.
- Применение: вентиляторы, компрессоры, насосы, шпиндели станков.

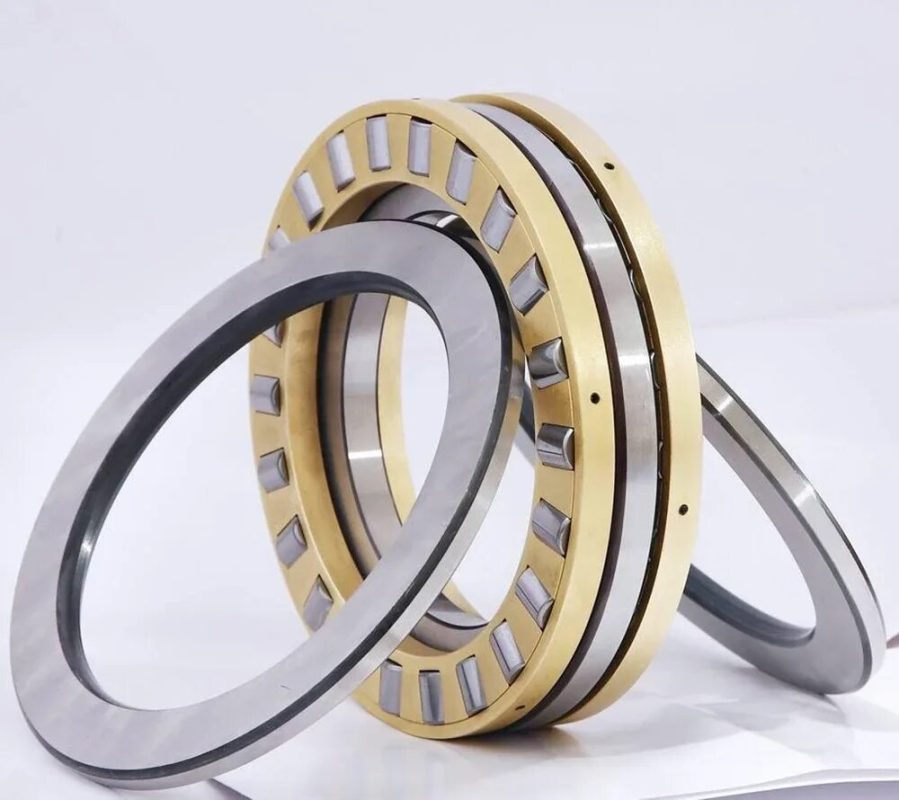

2. Упорные роликовые подшипники
Используют цилиндрические, конические или сферические ролики, способные выдерживать большие осевые усилия.
- Преимущества: высокая грузоподъёмность, стойкость к ударным нагрузкам.
- Недостатки: повышенное трение, чувствительность к перекосам.
- Применение: редукторы, прокатные станы, тяжёлые прессовые и подъёмные механизмы.
3. Самоустанавливающиеся упорные подшипники
Имеют сферическую опорную поверхность, благодаря чему компенсируют небольшие угловые перекосы валов.
Применяются в машинах, где трудно обеспечить точную соосность валов и корпусов.
4. Комбинированные упорно-радиальные подшипники
Могут одновременно воспринимать осевые и радиальные нагрузки.
Используются в конструкциях, где оба типа усилий действуют одновременно (например, в шпинделях металлорежущих станков).
Преимущества упорных подшипников
- Высокая способность восприятия осевых нагрузок;
- Компактность при высокой прочности;
- Возможность работы при больших оборотах (у шариковых типов);
- Надёжность и долговечность при правильной смазке и установке.
Недостатки
- Не способны воспринимать значительные радиальные нагрузки;
- Требуют точной центровки и жёсткого монтажа;
- Чувствительны к загрязнению и недостаточной смазке;
- Некоторые типы (особенно роликовые) ограничены по скорости вращения.
Смазка и обслуживание
Для обеспечения долговечной и стабильной работы упорные подшипники нуждаются в качественной смазке:
- Пластичные смазки (литол, ШРУС, ЦИАТИМ и др.) — для умеренных скоростей и температур;
- Масляные ванны или циркуляционные системы — для высокоскоростных и нагруженных механизмов.
Регулярная очистка, проверка посадочных мест и отсутствие осевого люфта — ключевые условия надёжной эксплуатации.
Области применения
Упорные подшипники широко применяются в:
- Редукторах и коробках передач — для восприятия осевых усилий от зубчатых зацеплений;
- Насосах и компрессорах — для поддержки валов, воспринимающих давление жидкости или газа;
- Турбинах и генераторах — для стабилизации ротора;
- Металлургическом оборудовании — в прокатных станах и прессах;
- Транспортной технике — в осях, ходовых частях и поворотных узлах.
Упорные подшипники играют ключевую роль в механизмах, где действуют осевые нагрузки. Благодаря разнообразию конструкций — от лёгких шариковых до мощных роликовых — они находят применение во всех отраслях машиностроения.
Грамотный выбор типа подшипника, правильная установка и регулярное обслуживание обеспечивают долговечность и стабильную работу оборудования даже при высоких нагрузках.
