Подшипниковый узел: не просто подшипник, а готовая к работе система

В современном машиностроении, где на первый план выходят скорость монтажа, надежность и снижение затрат на обслуживание, ключевую роль играют стандартизированные и оптимизированные решения. Одним из таких решений стал подшипниковый узел (или опорный блок, корпусной подшипник). Это не просто подшипник, а готовый к установке механический узел, который кардинально упрощает проектирование и сборку вращающихся механизмов.

Что такое подшипниковый узел?

Подшипниковый узел — это конструктивный элемент, объединяющий в единое целое:

1. Сам подшипник (чаще всего шариковый или роликовый радиальный, радиально-упорный).
2. Корпус (корпусная опора), в который этот подшипник предварительно установлен и зафиксирован.
3. Систему уплотнений для защиты от загрязнений и удержания смазки.
4. Смазочные устройства (маслёнки, каналы).

Проще говоря, это «запакованный» подшипник, готовый к легкой и быстрой установке на вал с помощью крепежа непосредственно на раму, станину или другую конструкцию машины.

Конструкция и ключевые компоненты

1. Корпус: Обычно изготавливается из серого или ковкого чугуна, реже — из стали, алюминиевых сплавов или полимеров. Имеет фланец или основание с монтажными отверстиями. Основные типы:
   • Фланцевые (фланцевый подшипниковый узел): Круглый корпус с фланцем для крепления к вертикальной или боковой поверхности.

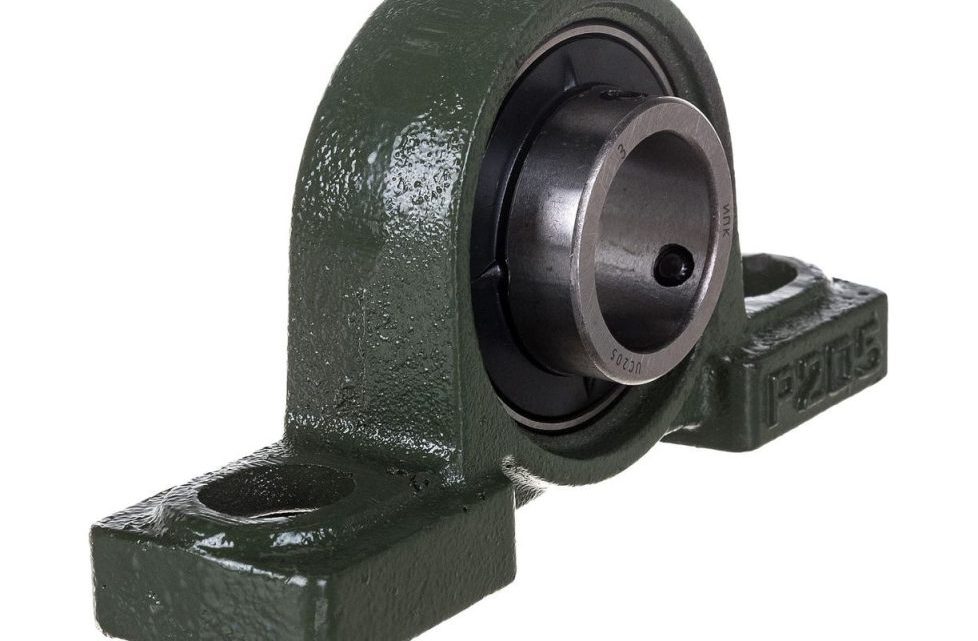

   • Наружные (осевые) блоки: Корпус с плоским основанием для монтажа на горизонтальную поверхность.
   • Разъемные (съемная крышка): Упрощают монтаж на середину вала без необходимости его демонтажа.
2. Подшипник внутри: Чаще всего используются самоустанавливающиеся подшипники качения, которые допускают небольшие перекосы вала (например, сферические роликоподшипники или шарикоподшипники с цилиндрическим отверстием). Это критически важно для компенсации неточностей монтажа и прогиба вала под нагрузкой.
3. Система уплотнений: Одна из главных ценностей узла. Это многоступенчатые лабиринтные или контактные сальники, часто из износостойких материалов (NBR, FKM). Они эффективно защищают от пыли, грязи, брызг воды и удерживают пластичную смазку внутри.
4. Смазка: Большинство узлов поставляются предварительно заполненными консистентной (пластичной) смазкой, рассчитанной на длительный срок службы. На корпусе есть пресс-маслёнка (ниппель) для пополнения смазки в процессе обслуживания.

Преимущества подшипниковых узлов

• Простота и скорость монтажа/демонтажа: Не требуются специальные приспособления для запрессовки подшипника. Узел просто надевается на вал и крепится болтами к конструкции. Это экономит время и снижает риск ошибки при сборке.
• Высокая степень защиты (IP): Встроенные эффективные уплотнения делают узлы идеальными для работы в тяжелых условиях: в сельском хозяйстве, пищевой промышленности, на конвейерах, где много абразивной пыли и влаги.
• Компенсация несоосностей: Использование самоустанавливающихся подшипников защищает от последствий изгиба вала и монтажных перекосов, увеличивая общий ресурс.
• Удобство обслуживания: Конструкция позволяет проводить пополнение смазки без разборки узла, а часто и без остановки оборудования.
• Унификация и стандартизация: Производители (SKF, FAG/INA, NSK, Timken) выпускают узлы по единым стандартам (ISO, DIN), что облегчает их подбор и взаимозаменяемость.
• Снижение общих затрат: Экономия на времени проектирования, монтажа и обслуживания перевешивает более высокую начальную стоимость по сравнению с отдельным подшипником.

Недостатки

• Более высокая начальная стоимость по сравнению с покупкой отдельно подшипника и изготовлением корпуса своими силами.
• Большие габариты и вес из-за массивного корпуса.
• Ограниченный диапазон типоразмеров и конструкций по сравнению с миром отдельных подшипников. Для уникальных или экстремальных условий узел может не подойти.

Основные сферы применения

Подшипниковые узлы — это «рабочие лошадки» для оборудования общего назначения, работающего в неидеальных условиях:

• Конвейерные системы: Ролики, приводные и натяжные барабаны.
• Сельскохозяйственная техника: Приводы, шнеки, транспортеры комбайнов.
• Пищевая и деревообрабатывающая промышленность: Валы, барабаны, где важна защита от влаги и мойки.
• Вентиляция и воздуховоды: Валы вентиляторов и дымососов.
• Транспортёры и рольганги.
• Приводы мобильной и строительной техники.

Как выбрать подшипниковый узел?

1. Типоразмер вала: Основной параметр — внутренний диаметр узла (посадочный диаметр на вал), например, 25 мм, 30 мм, 40 мм.
2. Тип корпуса: Фланцевый или накладной. Материал корпуса (чугун, сталь, пластик).
3. Нагрузка и условия работы: Радиальная и осевая нагрузка, наличие ударов, скорость вращения. Это определяет тип встраиваемого подшипника (шариковый или более грузоподъёмный роликовый).
4. Класс защиты уплотнения (IP): Для пыльных сред нужны усиленные уплотнения (например, с лабиринтами).
5. Температура и среда: Определяет материал уплотнений (стандартный NBR или термостойкий FKM) и тип смазки.
6. Способ крепления: Наличие и расположение монтажных отверстий.

Тенденции развития

• Полимерные корпуса: Узлы из инженерных пластиков (PEEK, PA66) для применения в химически агрессивных средах, для снижения веса и стоимости.
• Узлы с датчиками (Smart Hubs): Интеграция датчиков вибрации и температуры для предиктивной аналитики и мониторинга состояния в режиме реального времени в рамках концепции Индустрии 4.0.
• Высокоскоростные узлы: Оптимизированные для работы на высоких оборотах с минимальным нагревом.
• Экологичные решения: Биоразлагаемые смазки и материалы.

Заключение

Подшипниковый узел — это яркий пример эволюции инженерной мысли, когда сложная сборка (подшипник + корпус + уплотнения) превращается в простой, надежный и стандартизированный «строительный блок». Он позволяет инженерам и технологам сосредоточиться на проектировании самой машины, а не на тонкостях опор вращения, обеспечивая при этом высокую надежность и минимальные затраты на обслуживание. Это идеальное решение для 80% некритичных, но важных применений в промышленности и транспорте.
